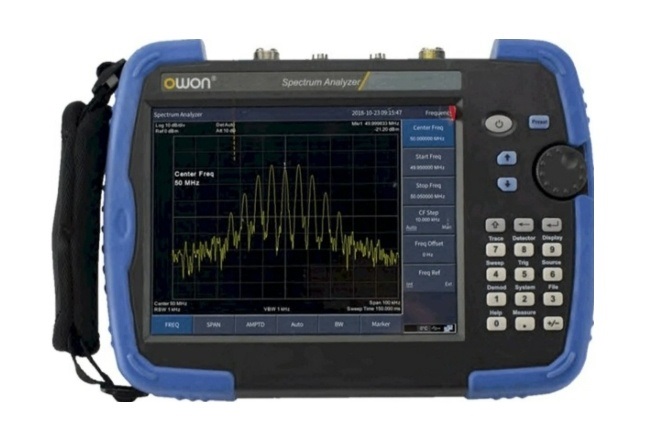

Аналізатор спектру — важливий інструмент розуміння того, як сигнали ведуть себе різних частотах. Перш, ніж придбати аналізатор спектра, необхідно знати подробиці про його використання.
Як працює аналізатор спектру
Аналізатор спектру працює, беручи сигнал і розбиваючи його на безліч невеликих частотних зрізів, а потім вимірюючи потужність у кожному зрізі. Він або сканує обраний частотний діапазон, або використовує швидку цифрову обробку для аналізу всіх частот одночасно. Збираючи ці вимірювання, він будує графік, що показує амплітуду по вертикальній осі.
Для цього прилад зазвичай пропускає вхідний сигнал через змішувачі, фільтри і детектори або, в сучасних цифрових пристроях, перетворює його в цифрові вибірки і застосовує математичні методи, такі як БПФ.
У процесі роботи аналізатори спектра класифікують за різними характеристиками:
- за принципом дії — послідовні (скануючі) та паралельні (багатоканальні);
- за способом обробки інформації, що надходить — аналогові та цифрові;
- за видом аналізу — скалярні (для отримання інформації виключно про гармонійні складові) та векторні (для отримання інформації про гармонійні та фазові складові);
- по діапазону частот — низькочастотні, широкосмугові, що працюють у оптичному діапазоні.
Ключові характеристики аналізаторів спектру
При виборі аналізатора спектру важливо враховувати його ключові характеристики, які визначають його можливості та придатність для конкретних завдань:
- діапазон частот — визначає діапазон частот, у якому аналізатор спектра може проводити виміри;
- роздільна здатність за частотою (RBW) — мінімальна ширина смуги, яку аналізатор спектра може розрізнити. Чим менше RBW, тим краще роздільна здатність по частоті;
- динамічний діапазон — відношення між максимальним та мінімальним рівнями сигналу, які аналізатор спектра може виміряти;
- чутливість — мінімальний рівень сигналу, який аналізатор спектру може виявити;
- точність — характеризує похибку вимірів, проведених аналізатором спектра.

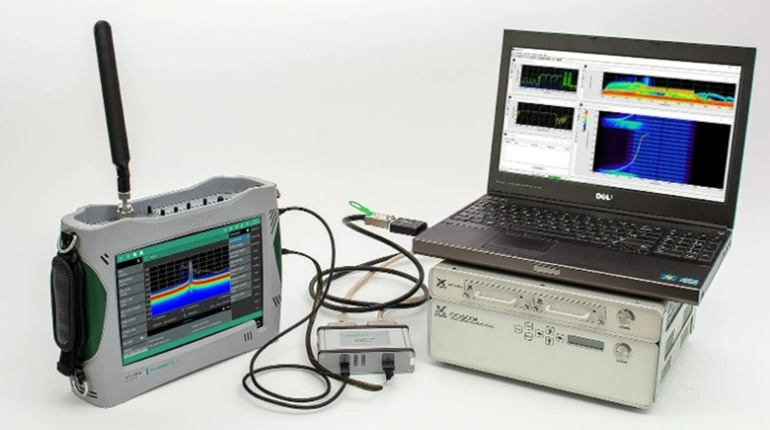

Навіщо потрібні аналізатори
АС дає можливість подати аналізовану інформацію у частотній формі. Це дозволяє оцінити рівень амплітуди на різних частотах у межах досліджуваного інтервалу, а також визначити, які гармоніки є провідними.
Цей важливий інструмент використовується при виконанні багатьох робіт. Так, наприклад його застосовують для:
- вимірювань характеристик даних, що приймаються і передаються в радіочастотній області;
- тестування кабельних телекомунікаційних систем;
- оцінки сумісності приймальних та передавальних пристроїв;
- налагодження радіоапаратури, мобільного та телекомунікаційного обладнання;
- оцінки відповідності стандартам радіопередаючих пристроїв;
- діагностики та калібрування генераторів;
- реставрування та редагування акустичних записів;
- а також в інших галузях науки та техніки.
Аналізатори спектра необхідні при радіолокації, розробці бездротових систем зв'язку, телебачення та радіомовлення. Дані прилади дають можливість провести оцінку якості сигналів, оцінити співвідношення корисного шуму та сигналу, зайнятися визначенням параметрів складних сигналів модуляторів, і вирішувати інші завдання. При аналізі компонентів сигналу в певній частотній області можна легко прибрати сторонні шуми і отримати високоякісний звук.
Аналізатор спектру — це універсальний інструмент, незамінний у дослідженні та контролі радіочастотних сигналів. Його можливості охоплюють широкий спектр завдань: від простого вимірювання рівня сигналу до аналізу складних процесів модуляції та характеристик тракту.
